坡口新版強勢來襲！WiseCAM管材套料更新公告
發布時間：2023-10-27 17:03
激光管切坡口套料
WiseCAM For Tube-Bevel 2.1.6 提供了更優質的管材坡口零件切割解決方案，配合激光切割系統解鎖更多加工場景，也在圖元工藝上做了大量優化調整，助力用戶加工更高品質管材坡口零件！
三大全新功能
WiseCAM For Tube-Bevel 2.1.6
01

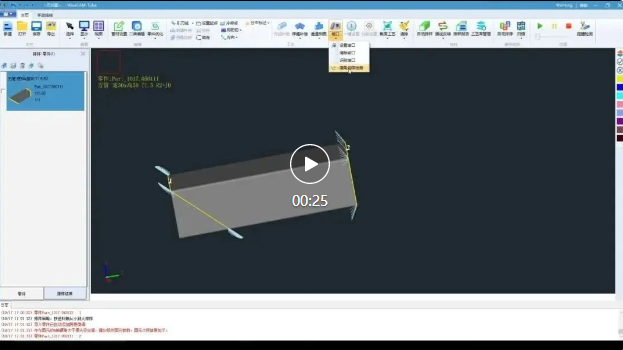

切斷面修平
▲全屏播放視頻獲得更清晰的體驗

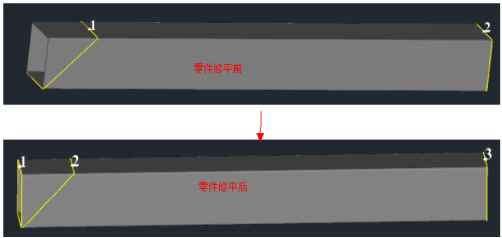

補齊修平零件切斷面的斜切或缺口部分，并自動添加微連，解決前卡夾具無法夾持拉料的問題。效果如下所示：
02

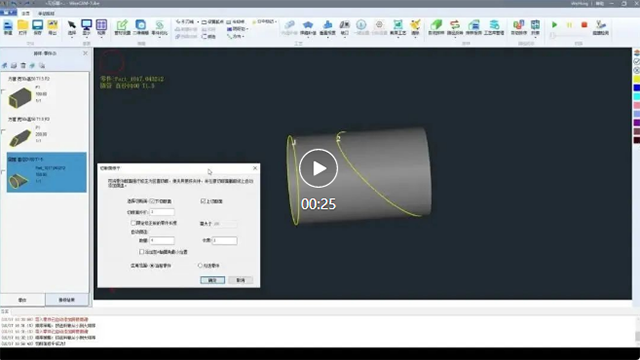

擺角超限檢測

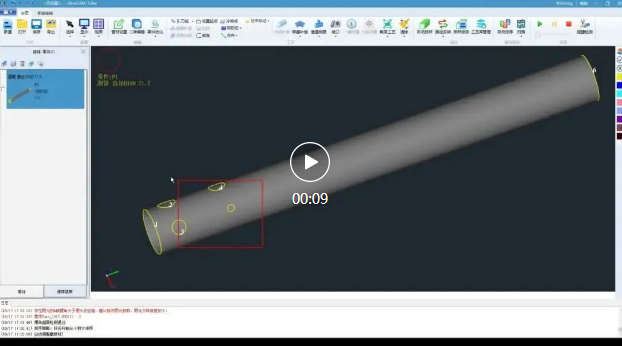

▲全屏播放視頻獲得更清晰的體驗
自動檢測校對零件坡口的擺角行程，提前預知切割刀路設備超程情況。
03
圖組垂直相貫
▲全屏播放視頻獲得更清晰的體驗
多個圖元組成圖組，添加垂直角度相貫，降低后續支管裝配難度。
六大功能優化
WiseCAM For Tube-Bevel 2.1.6
01
斜貫坡口設置優化

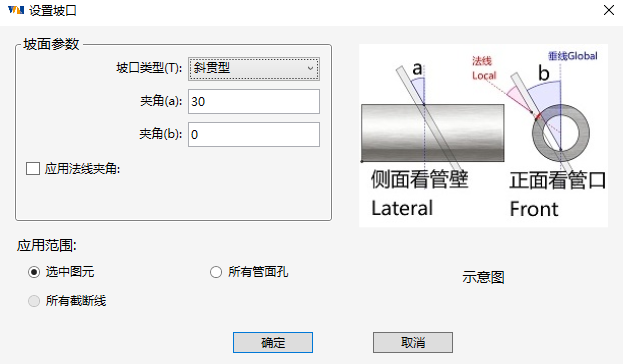

支持按圖形的法向量方向夾角，設置斜貫坡口，簡化計算方式。
02
分段設置優化

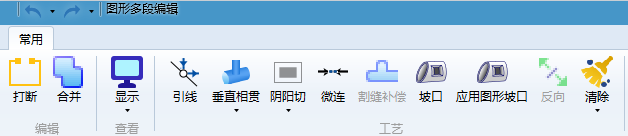

分段設置可以應用原圖形的坡口工藝，保留全段路徑工藝。
03
割縫補償優化

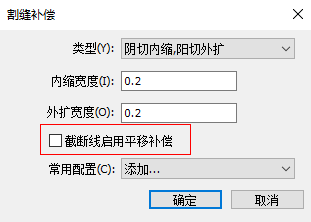

截?cái)嗑€可以添加平移割縫補償，讓零件切割精度更高。
04
設置起點優化

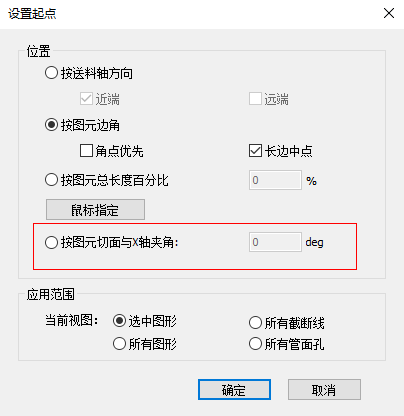

坡口圖元可以設置起點至指定擺角處，實現直切部分起刀。
05
微連優化

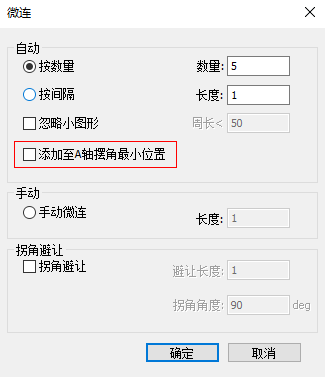

坡口圖元可以添加微連至最小擺角處，微連盡量放在直切位置，提高坡口圖元切割質量。
優先在非過棱段上添加微連，避開過棱段，降低零件后處理難度。
06
全等共邊優化
排樣時全等共邊保留起點與缺口過切，確保全等共邊截?cái)嗑€在設定的位置起刀。
我們認真對待每一環節的需求，無論是加工準備、工藝調整還是現場效果，WiseCAM排版軟件配合維宏激光切割系統，致力于為用戶提供無限價值。
